自動化立體倉庫堆垛機運行軌技術要求

• event2022-12-01 09:46:22
• person 穩圖WESAFE
• local_library 原創
• visibility 閱讀:99

運行軌（即地軌）的安裝精度會影響堆垛機的正常運行。

一、水平面內的公差

運行軌在整條巷道長度范圍內以及堆垛機輪距范圍內的水平公差（即左右偏差），應滿足：

測量長度=總軌長                     ±3.0mm

測量長度=堆垛機輪距              ±1.5mm

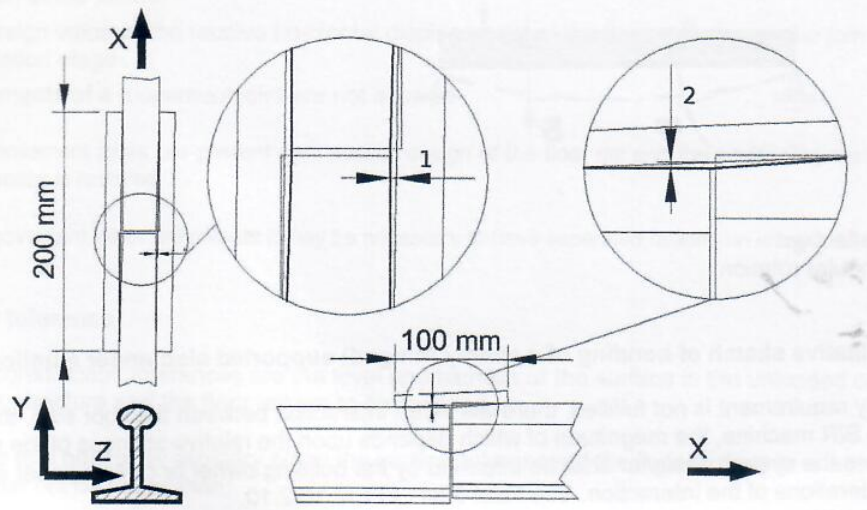

在軌道接頭200mm范圍內，側導面上的任何尺寸變化都應打磨平整，不得有間斷。用直靠尺測量200mm范圍內（接頭左右各100mm）的偏差，不應超過0.5mm，如下圖中1所示。

1 接頭處水平面內偏差（左右）

2 接頭處豎直面內偏差（上下）

二、豎直面內的公差

運行軌在整條巷道長度范圍內以及堆垛機輪距范圍內的豎向公差（即上下偏差），應滿足：

測量長度=總軌長<100m             ±2.0mm

               總軌長≥100m             ±3.0mm

測量長度=堆垛機輪距                 ±0.5mm

在軌道接頭100mm范圍內，運行面上的任何尺寸變化都應打磨平整，不得有間斷。用直靠尺測量100mm范圍內（接頭左右各50mm）的偏差，不應超過0.1mm，如上圖中2所示。

三、其他

堆垛機供應商負責與地坪土建工程師和運行軌安裝方合作，設計運行軌的尺寸與錨固。
